Szkice techniczne
Cele lekcji:
Na dzisiejszej lekcji:
- dowiecie się, do czego służy szkic techniczny
- samodzielnie wykonacie proste szkice techniczne.
Na podstawie podręcznika Nowa Era "Jak to działa"
strona 57 - 61
Notatka:
Szkic techniczny - jest odręcznym rysunkiem służącym do wstępnego zapisu informacji technicznej. na takim rysunku zachowuje się rzeczywiste kształty i proporcje odwzorowywanego przedmiotu. Odręczne szkice poprzedzają wykonanie rysunku technicznego za pomocą przyborów kreślarskich.
Ćwiczenie 1

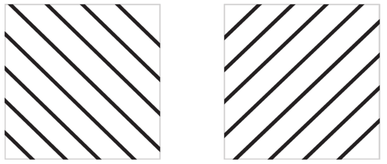

Za pomocą odpowiednich przyborów narysuj w zeszycie 4 kwadraty o wymiarach 3x3cm. Następnie wypełnij powstałe pola odręcznymi liniami według podanych wzorów. Wykonaj ćwiczenie zdecydowanymi ruchami ręki. Poszczególne linie narysuj bez odrywania ołówka od kartki.
Ćwiczenie 2
Sporządź w zeszycie szkice przedstawionych figur
